Griranderde — Taller de esmalte al fuego: esmaltes, cobre, plata y horno de mufla

Qué es realmente el esmalte y de qué depende su transparencia

El esmalte al fuego es un vidrio molido que se funde sobre metal y queda unido a él por adherencia física y química. Su base es sílice, a la que se añaden fundentes que rebajan el punto de fusión —tradicionalmente óxido de plomo, y en las formulaciones modernas sin plomo, boratos y compuestos de potasio y sodio—, además de estabilizantes que evitan que el vidrio resulte demasiado soluble o quebradizo. El color procede de óxidos metálicos disueltos en la masa vítrea: cobalto para los azules, cromo para los verdes, hierro y manganeso para los marrones, oro coloidal para muchos rosas y granates.

Lo que en el taller se llama «transparencia» no es una etiqueta comercial, sino un comportamiento óptico. Un esmalte transparente deja ver el metal y toda su textura: cualquier arañazo, resto de lima o mancha de óxido queda amplificado bajo la capa vítrea. Un esmalte opaco lleva opacificantes —compuestos de estaño, titanio o circonio— que dispersan la luz y ocultan el fondo; perdona más defectos, pero apaga el brillo del metal. Entre ambos están los opalescentes, que se enturbian según el ciclo térmico y pueden virar de casi transparentes a lechosos con solo unos segundos de más en el horno.

El fundente incoloro, conocido simplemente como flux, merece mención aparte. Es un esmalte transparente sin colorantes que se usa como primera capa sobre cobre para dar un asiento estable a colores delicados, y sobre plata para evitar el contacto directo entre ciertos rojos y el metal. No todos los fundentes son intercambiables: unos amarillean levemente sobre cobre, otros mantienen un tono neutro, y esa diferencia condiciona el color final de todo lo que se ponga encima.

El espesor cambia el color: una capa fina de transparente azul se ve casi gris; dos capas dan profundidad y saturación.
El metal cuenta como pigmento: el mismo transparente rojo es cálido sobre cobre y luminoso sobre plata fina.
Los esmaltes se clasifican también por dureza térmica; mezclar esmaltes duros y blandos en una misma pieza obliga a cocer por fases, del más duro al más blando.

Preparación de la base: cobre y plata antes del primer horno

El esmalte no corrige nada de lo que hay debajo. Por eso la preparación de la chapa ocupa, en tiempo real de taller, bastante más que la aplicación del polvo. En cobre se trabaja habitualmente con chapa de 0,7 a 1 mm para piezas de joyería y algo más gruesa para placas o cuencos: una lámina demasiado fina se deforma en cuanto el esmalte tira de ella al enfriarse. La secuencia habitual es recocido para relajar tensiones, limpieza mecánica de restos de sierra y lima, decapado en una solución ácida suave y aclarado abundante.

Para el decapado casero es frecuente el ácido cítrico en caliente, más lento pero manejable; en talleres con extracción se usan mezclas de ácido sulfúrico diluido. Después del baño, un cepillo de fibra de vidrio bajo agua corriente deja una superficie mate y activa. A partir de ahí la pieza se manipula por los cantos o con guantes limpios: la grasa de los dedos produce zonas donde el esmalte no moja el metal y aparecen calvas después de la cocción.

La plata pide un tratamiento distinto

La plata de ley 925 contiene cobre, y ese cobre se oxida en profundidad durante las cocciones repetidas. El resultado son sombras grisáceas bajo los esmaltes transparentes que ninguna capa posterior tapa. Hay dos caminos: trabajar directamente en plata fina de 999, más blanda pero limpia bajo transparentes, o «levantar» plata fina en la superficie del 925 mediante ciclos alternos de recocido y decapado hasta que el metal quede blanco y mate. En ambos casos conviene evitar el bruñido previo: una superficie pulida como espejo agarra peor el esmalte que una ligeramente rugosa.

Perforar, limar y dar forma antes de esmaltar; después ya no se puede deformar la chapa sin desconchar el vidrio.
Redondear los bordes: en un canto vivo el esmalte queda demasiado fino y salta al enfriarse.
Secar la pieza por completo antes de aplicar polvo; la humedad residual genera burbujas.
No mezclar en la misma cubeta piezas de cobre y de plata recién decapadas: el traspaso de cobre mancha la plata.

Lavado, tamizado y aplicación del polvo

Los esmaltes transparentes se lavan antes de usarse. El molido deja partículas finísimas en suspensión que, al cocer, forman una veladura turbia sobre el color. El procedimiento es sencillo: cubrir el polvo con agua en un vaso, agitar, dejar posar unos segundos, escurrir el agua lechosa y repetir hasta que salga clara. Los opacos toleran un lavado más breve, y muchos talleres los aplican en seco directamente del bote. Lo que se lava se usa el mismo día o se seca por completo antes de guardarlo.

Para la aplicación en seco se pulveriza sobre la pieza un agente de fijación muy diluido —goma de tragacanto o adhesivos específicos para esmaltado— y se tamiza el polvo por encima con un tamiz de malla fina, moviendo la mano en círculos para no dejar cordilleras. El objetivo es una capa uniforme y sorprendentemente delgada: el esmalte crudo debe cubrir el metal sin ocultar del todo su tono. Una capa gruesa no da más color, da grietas.

La aplicación húmeda, o wet packing, se reserva para trabajos de precisión: se toma la pasta húmeda con una espátula fina o un pincel y se deposita alveolo por alveolo, escurriendo el exceso de agua con la punta de un papel absorbente. Es el método de trabajo del cloisonné y del champlevé, donde cada celda se rellena con un color distinto.

Lavar el transparente hasta que el agua salga clara.
Aplicar el fijador de forma homogénea, sin charcos.
Tamizar en varias pasadas cortas en lugar de una gruesa.
Limpiar los bordes y el reverso de granos sueltos con un pincel seco.
Secar la pieza sobre el horno o bajo una lámpara hasta que el polvo quede mate y firme.
Comprobar que no queda agua antes de introducirla en la mufla.

El horno de mufla y la lectura del ciclo térmico

Un horno de mufla para esmalte es una cámara cerrada con resistencias protegidas que mantiene una temperatura estable y permite introducir y sacar la pieza en pocos segundos. Para esmalte al fuego se trabaja casi siempre en un rango de 730 a 900 °C, con la mayor parte de los esmaltes comerciales cociendo bien entre 780 y 850 °C. Los ciclos son cortos: de uno a tres minutos según el tamaño de la pieza, el espesor del metal y la dureza del esmalte.

La temperatura del display es una referencia, no una verdad: la puerta abierta enfría la cámara, la posición dentro de la mufla cambia el resultado y cada horno tiene su propio carácter. Por eso se aprende a leer la superficie del esmalte más que el número. Durante la cocción la capa pasa por tres estados reconocibles.

Las tres fases visibles de la fusión

Granulado: la superficie parece azúcar mojado; el vidrio empieza a sinterizar pero no ha fundido.
Piel de naranja: aparecen hoyos y ondulaciones; en muchos trabajos por capas conviene detenerse aquí y añadir el siguiente color.
Fusión plena: la superficie se alisa y refleja la bóveda del horno con brillo continuo. Un segundo o dos después empieza la sobrecocción.

La sobrecocción tiene señales propias: los rojos y naranjas se apagan o viran a marrón, los transparentes sobre cobre toman un tinte verdoso por difusión de óxido, y el esmalte se retira de los bordes dejando el metal a la vista. En el extremo contrario, una cocción corta deja una superficie rugosa que absorbe suciedad y no admite pulido.

El enfriamiento importa tanto como la subida. Las piezas se dejan reposar sobre la rejilla o el trébede fuera del horno, protegidas de corrientes de aire; un enfriamiento brusco introduce tensiones y provoca grietas finas que a veces solo se ven a contraluz. En piezas grandes y planas conviene devolver la pieza a la boca del horno y bajar la temperatura de forma progresiva.

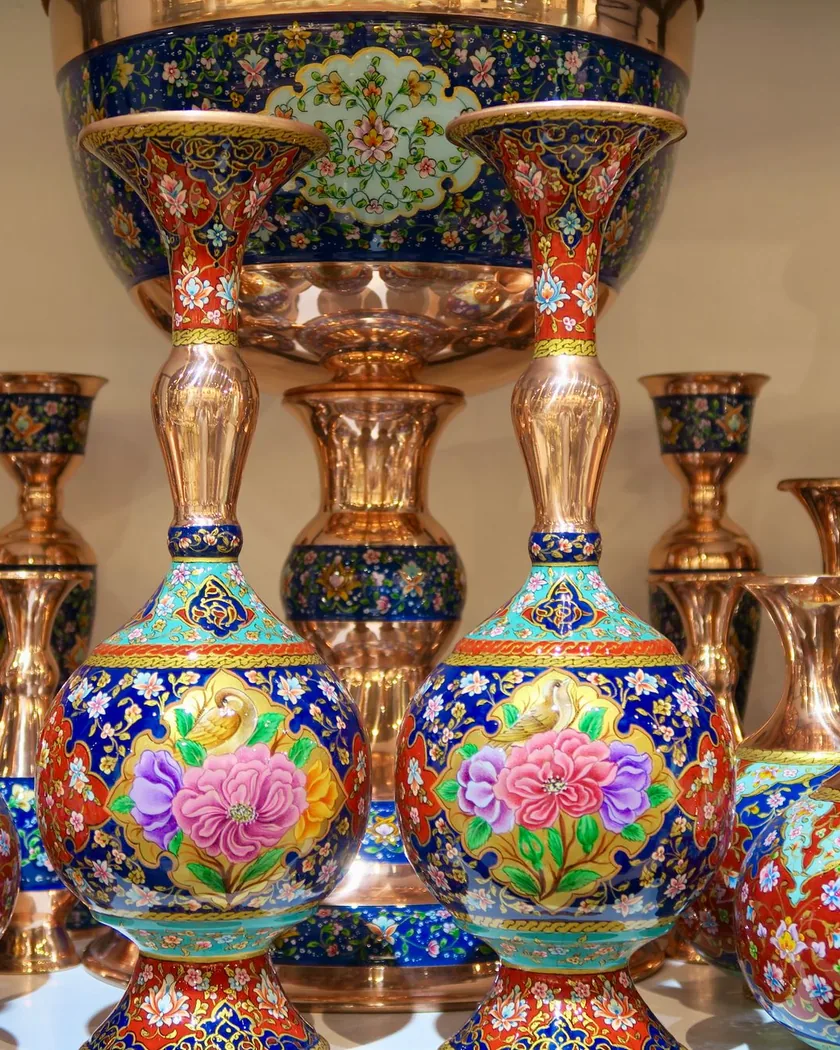

Piezas de cobre esmaltadas con motivos florales en azul, rojo y verde, con partes de metal a la vista — Esmalte policromo sobre cobre. Las zonas metálicas sin cubrir muestran la relación entre base y capa vítrea que define cada técnica.

Champlevé, cloisonné y esmalte pintado

Las tres técnicas clásicas se distinguen por cómo se delimita el color sobre el metal, no por el esmalte en sí. En el champlevé el alveolo se excava en la propia chapa: mediante buril, fresa o mordido químico se rebaja el fondo dejando tabiques del mismo metal, con una profundidad habitual de 0,5 a 0,8 mm. El esmalte se deposita húmedo dentro de las cavidades y suele hacer falta rellenar y cocer dos o tres veces, porque el vidrio contrae al fundir y el nivel baja.

En el cloisonné los tabiques se construyen: se dobla hilo plano de plata fina o de cobre —del orden de 0,2 mm de grosor por 1 mm de alto— siguiendo el dibujo, se coloca sobre una capa base ya cocida y se fija en un ciclo corto en el que el esmalte reblandecido atrapa el hilo. Después cada celda se rellena por separado. La dificultad no está en el dibujo, sino en mantener niveles parejos entre celdas grandes y pequeñas.

El esmalte pintado abandona los tabiques: sobre una capa de fondo, casi siempre opaca y con su contraesmalte correspondiente, se trabaja con pigmentos vitrificables muy molidos aplicados a pincel. Cada tono se cuece por separado y a temperatura descendente, de modo que las capas nuevas no arrastren las anteriores. La grisalla, variante que construye la imagen con blanco sobre fondo oscuro, puede exigir diez o quince pasos por el horno para lograr una gradación limpia.

Existen procedimientos emparentados, como el plique-à-jour, en el que el esmalte queda sin fondo metálico y funciona como una vidriera diminuta. Todos comparten la misma lógica: primero se decide cómo se sostiene el vidrio, y solo después se elige el color.

Contraesmalte y control del alabeo

El vidrio y el metal se dilatan de forma distinta. Al enfriarse, la capa de esmalte contrae más que el cobre o la plata y tira de la superficie: la pieza se curva hacia el lado esmaltado y, si la tensión supera la adherencia, el esmalte se desprende en escamas. El contraesmalte —una capa aplicada en el reverso— compensa ese tiro y devuelve el equilibrio a la chapa.

Como capa de trabajo, el contraesmalte no necesita ser bonito: suele usarse una mezcla de restos o un esmalte neutro, siempre con dureza térmica compatible con la cara vista. Lo importante es que su espesor sea comparable al del anverso y que cubra la superficie de forma continua. Se aplica primero, se cuece y sobre esa base se empieza el trabajo de color; en la práctica, muchos esmaltadores tamizan el reverso y el anverso en la misma sesión y cuecen ambas caras a la vez apoyando la pieza sobre puntas de trébede.

Chapas de más de tres o cuatro centímetros de lado: contraesmalte prácticamente obligatorio.
Formas abombadas o con reborde: la geometría ya aporta rigidez y la exigencia es menor.
Enfriamiento lento y sobre superficie plana; en placas grandes, un peso plano y limpio sobre la pieza aún caliente ayuda a mantenerla recta.
Si una pieza sale alabeada, no se corrige en frío a martillo: se recuece con esmalte y se aplana en caliente, asumiendo el riesgo.

Lijado, pulido y acabado final

En cloisonné y champlevé la superficie sale del horno con relieve: los hilos asoman, las celdas quedan desiguales y hay pequeñas ondulaciones. El rebajado empieza con piedra de carborundo bajo agua corriente, con movimientos amplios y sin insistir en un punto, hasta que los tabiques aparezcan a la vista de manera uniforme. Después se continúa con abrasivos al agua de grano creciente, típicamente de 400 a 800 y de ahí a 1200, aclarando bien entre pasos para no arrastrar granos gruesos.

A partir de ahí hay dos acabados posibles. El brillo mecánico se obtiene con pastas finas y óxido de cerio sobre fieltro, y respeta la textura mate de las zonas metálicas si se trabaja con cuidado. La alternativa tradicional es la cocción de abrillantado: una entrada breve en el horno, de pocos segundos, que funde la superficie lijada y devuelve el brillo del vidrio. Antes de esa última cocción hay que eliminar cualquier resto de abrasivo con cepillo y agua, porque las partículas atrapadas dejan marcas permanentes.

El metal expuesto se termina al final: bruñido, satinado o ligeramente oxidado según el resultado buscado. Conviene recordar que muchos productos de pátina atacan el esmalte o se depositan en los poros, de modo que se aplican de forma localizada y se aclaran de inmediato.

Defectos habituales y qué los provoca

Casi todos los fallos del esmalte al fuego se repiten con un patrón reconocible. Identificar la causa evita repetir el ciclo a ciegas y salvar la pieza cuando todavía es posible.

Burbujas y cráteres en la superficie: Humedad residual, fijador aplicado en exceso o capa demasiado gruesa que atrapa aire. También aparecen cuando el metal no estaba bien decapado y los gases del óxido escapan a través del vidrio.
Zonas sin cubrir tras la cocción: Grasa de los dedos, restos de decapado mal aclarados o polvo desplazado durante el traslado al horno.
Sombras grises bajo esmaltes transparentes: Óxido de cobre de la aleación en plata de ley. Se previene usando plata fina o levantando plata en la superficie antes de esmaltar.
Escamas y desconchados en los bordes: Falta de contraesmalte, cantos vivos o enfriamiento demasiado rápido. En piezas ya acabadas suele ser irreversible.
Colores apagados o virados: Sobrecocción, especialmente en rojos, naranjas y amarillos; también contacto directo de ciertos colores con la plata sin capa de fundente intermedia.
Superficie mate y áspera: Cocción insuficiente en tiempo o temperatura, o esmalte contaminado con polvo de lijado.
Grietas finas visibles a contraluz: Tensión entre metal y vidrio: espesores desiguales entre las dos caras, enfriamiento brusco o mezcla de esmaltes con dilataciones muy distintas.
Manchas negras puntuales: Partículas de cascarilla del horno o de la rejilla caídas sobre la pieza. Un techo de mufla en mal estado obliga a proteger el trabajo con una placa.

Seguridad en el trabajo con horno y polvos vítreos

El esmaltado combina dos riesgos que conviene tratar por separado: el calor del horno y la manipulación de material en polvo. Ninguno de los dos exige un taller industrial, pero sí una rutina estable.

Alrededor del horno

Superficie de trabajo incombustible delante de la boca y una bandeja metálica donde depositar los trébedes calientes.
Pinzas o espátula de carga suficientemente largas y guantes resistentes al calor; nunca guantes sintéticos que puedan fundirse.
Protección ocular con filtro adecuado al mirar dentro de la cámara: la radiación infrarroja del interior a 800 °C es intensa.
Ventilación de la habitación y espacio libre alrededor del aparato; no dejar el horno funcionando sin vigilancia.
Instalación eléctrica dimensionada para la potencia del horno, con toma de tierra y sin alargadores improvisados.
Ropa de algodón, mangas ajustadas y pelo recogido.

Con los polvos y el agua de lavado

Mascarilla filtrante al tamizar o al lijar en seco; el lijado bajo agua corriente reduce mucho el polvo en suspensión.
Limpieza en húmedo del banco: barrer en seco vuelve a poner el polvo en el aire.
No comer, beber ni fumar en la zona de trabajo, y lavarse las manos al terminar.
Atención especial a los esmaltes con plomo, todavía habituales en gamas antiguas: se etiquetan, se guardan aparte y no se usan en superficies destinadas a contener alimentos.
Los ácidos de decapado se preparan siempre añadiendo el ácido al agua, con guantes y gafas, y se neutralizan antes de desecharlos según la normativa local de residuos.

Sobre estas páginas y cómo escribirnos

Griranderde es un proyecto informativo y editorial dedicado al esmalte al fuego. Publica textos explicativos, procedimientos de taller y listas de comprobación relacionados con la preparación del metal, la aplicación del esmalte y la cocción. No presta servicios comerciales, no vende materiales ni realiza encargos.

Si detecta un error, quiere matizar un dato técnico o proponer un tema que encaje con la temática, puede escribir a [email protected]. Las observaciones sobre temperaturas, materiales y procedimientos son especialmente bienvenidas, porque cada horno y cada esmalte se comportan de forma distinta.

Los contenidos tienen carácter divulgativo. Antes de aplicar cualquier procedimiento conviene comprobar las indicaciones del fabricante del esmalte y del horno utilizados.

Taller de esmalte al fuego: del polvo vítreo a la pieza cocida sobre cobre y plata

Temas tratados
